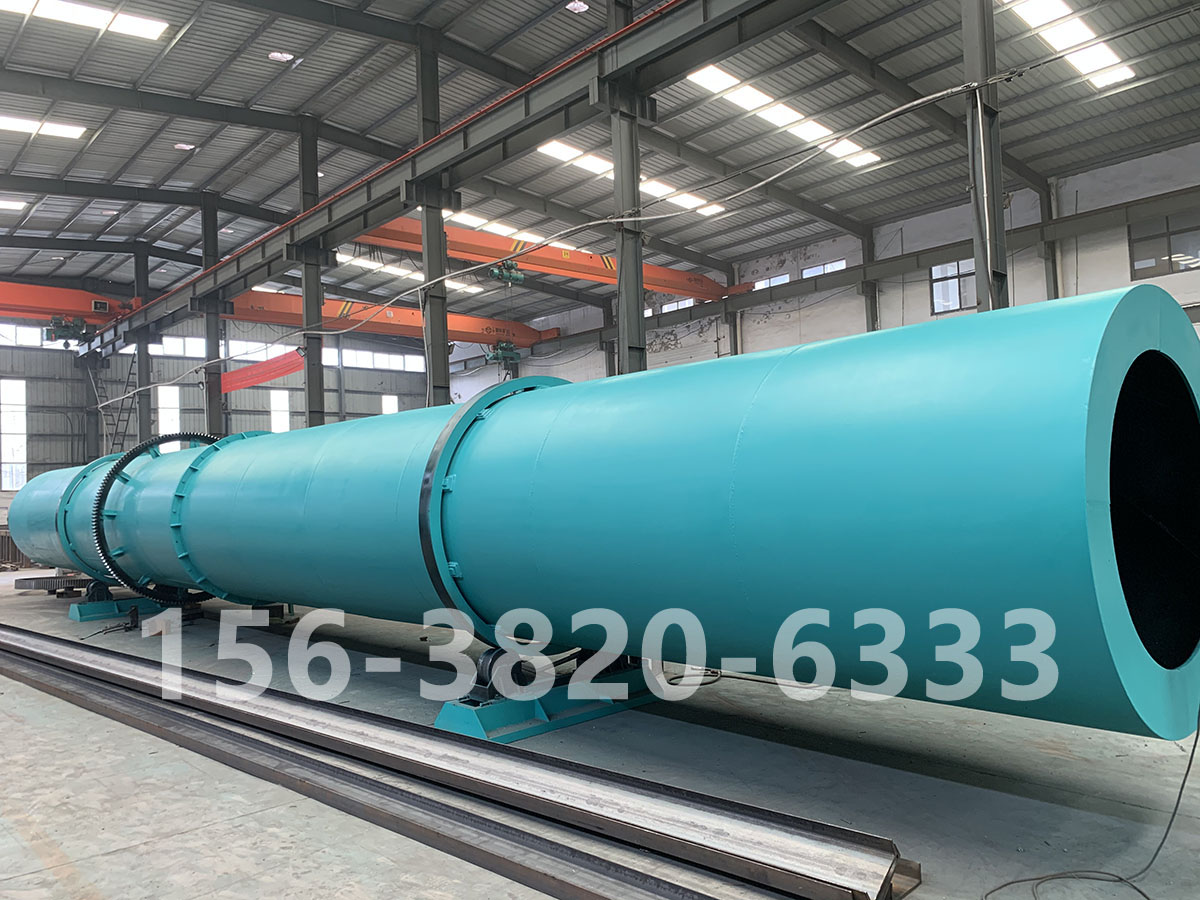

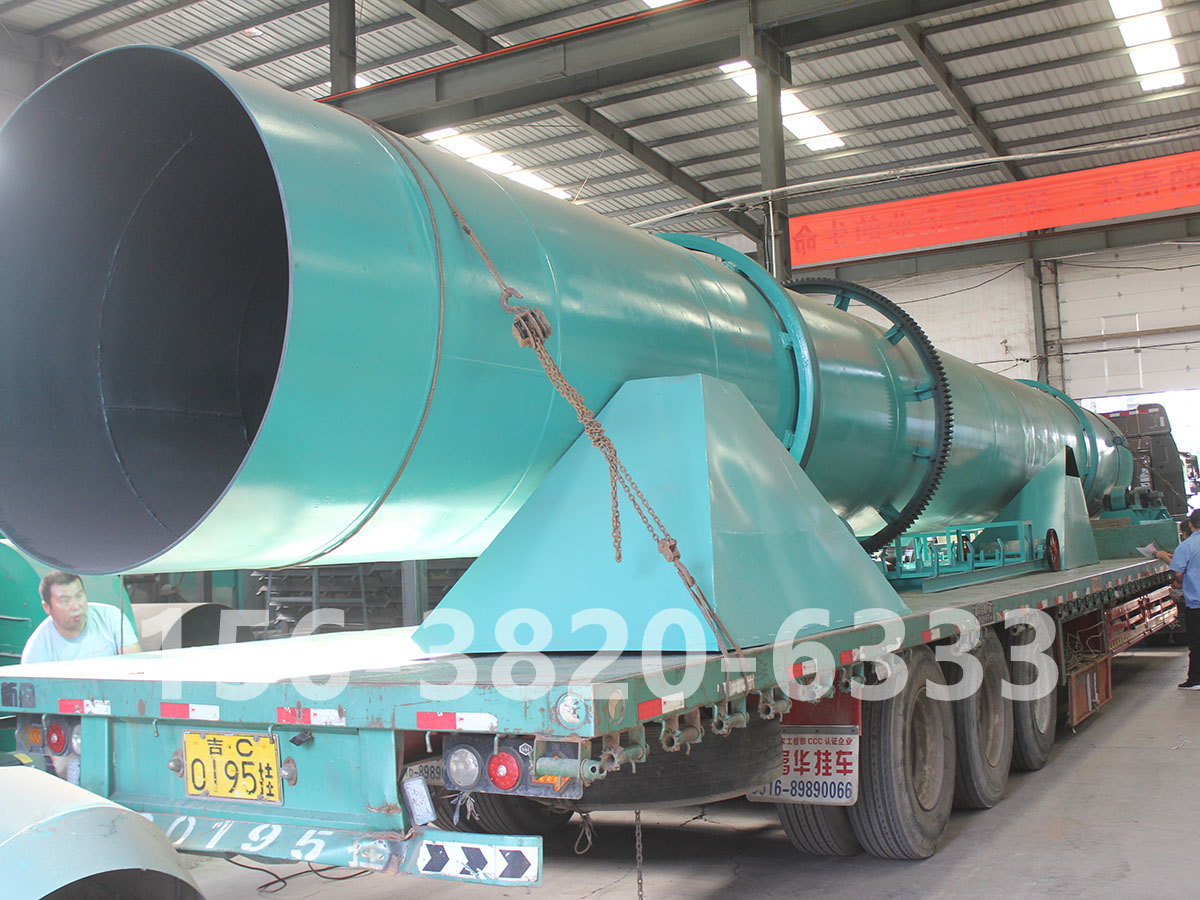

冷却机

一、产品概述
该机是由我公司工作人员集多年复混肥生产经验,开发出的新一代冷却机。用于复混肥生产,冷却温度和粒度的肥料,于干燥机配套使用,可大大提高冷却 速度,减轻劳动强度,提高产量,进一步去除部分水分和降低复混肥的粒温。同时也可用于其它粉状、粒状物料的冷却,该设备结构紧凑,冷却效率高,性能可靠, 适应性强
二、工作原理
该系列转筒冷却机其工作原理是:由主电动机驱动皮带和皮带轮,通过减速机传动给主动轴,通过安装在主动轴上的对开式齿轮与固定在机体上的大齿圈相齿合,相 向工作。物料从进料端加入,经筒体内部。引风机(与该机配套使用)的作用下使筒体内部空气流动加快,通体内壁上安装的扬料板不断将物料翻起,从而达到冷却 均匀的目的。冷却后的物料从出料口流出,随着电动机的不断旋转,物料不断进入方能实现大批量生产。
三、结构简述:
整机可分为五大部分:
托架部分:整个机体转动部分都由托架支撑,受力较大。因此该机托轮架部分均采用中碳钢板、槽钢焊接而成,并通过了严格的质量控制和特殊的工艺要 求,已达到本机所使用的目的。除此外更重要的是固定在架子上的托轮,因考虑到其与机体滚带会产生较大摩擦,我厂特意选用质量优良的防腐、耐磨材料,大大提高了本 机的使用的寿命,托轮架也采用铸造一体技术。另在托轮架四角设有吊装钩,便于装卸运输。
传动部分:整台冷却机传动部分是优为重要的整个机体的工作都有此而行。传动架均采用槽钢焊接而成,并通过了严格的质量要求。安装在传动架上的 主电动机和减速机均选用ISO性能可靠产品,质量可靠。电动机带动皮带轮、三角带、减速机传动给主轴,使机体工作,其中传动减速机于主轴工作部分,采用尼龙注销联接器相咬合传递驱动。
大齿圈:固定在机体上,与传动小齿轮相齿合,相向带动机体工作,其采用高科技耐磨材料,使本机使用寿命更长。
滚带:固定于机体两侧,以支撑整个机体。
机体部分:整台冷却机重要的就是机体部分,其采用中碳钢
板焊接而成,内置扬料板采用耐磨材料,分布及角度设计合理,并通过严格的质量控制和特定的工艺要求,使物料扬起形成幕布,达到散热和散水粉的目的。以达到本机所使用的目的。
四、主要技术参数
     该系列冷却机有多种型号,可根据用户产量的需要选购,也可订做,有较大选择范围,其主要技术参数见下表:

型号生产能力               t/h主电机主减速机重量               t
功率(kw)型号型号速比
LQ10100----35.5Y132L2-4ZQ25023.34(3.8)
LQ12120---57.5Y132M-4ZQ35023.34(5.7)
LQ15150---715Y160L-4ZQ40023.34
